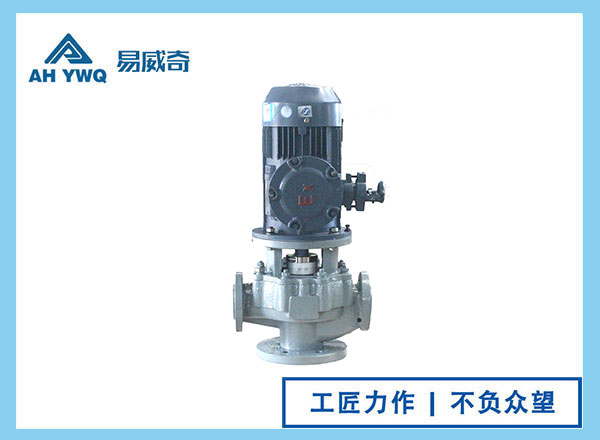

GF氟塑料管道泵
產品用途
GF系列氟塑料管道泵是本公司結合市場需求，參照國際標準及國家相關標準設計制造，過流部件為氟塑料，自主研發專利襯里工藝，耐腐蝕性范圍廣，強度高，經久耐用。本產品廣泛適用于：酸洗工藝、噴漆工藝、有色金屬冶煉中的電解液輸送、離子膜燒堿項目中的氯水、廢水處理和加酸等工藝流程；適用溫度為：-20℃—150℃。

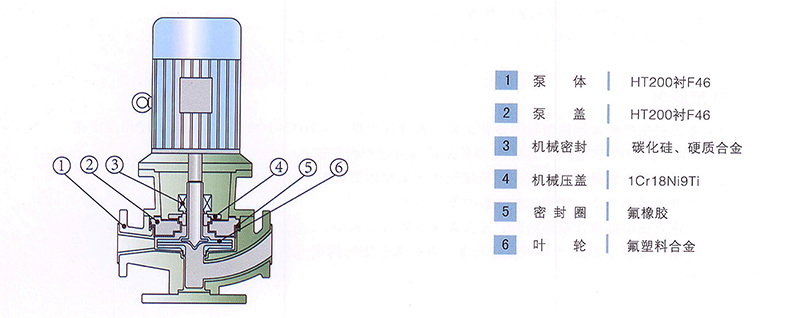

結構與材料
設計特點
1、GF系列氟塑料管道泵為立式結構，進出口口徑相同，且位于同一中心線上；
2、葉輪直接與電機軸連接，高效、節能、低噪音，能有效的平衡泵運轉產生的徑向和軸向負荷；
3、軸封采用先進的外裝式波紋管機械密封靜環選用氧化鋁陶瓷，動環采用四氟填充材料（根據用戶特殊工況專配其他材質），耐磨耐腐，密封性好，有效的增長了機械密封的使用壽命；
4、結構簡單，易維護，占地面積小，在檢修更換葉輪、密封等易損件時，無需拆卸管道。
型號及參數
| 轉速：n=2900r/min 設計壓力：1.6MPa “*”為標準參數 | ||||||||
|
序號 |
型號 |
流量 m3/h |
揚程 M |
效率 % |
汽蝕余量 m |
進口×出口 mm |
電機功率 Km |
整機質量 Kg |
|
1 |
40GF-20 |
8 |
20 |
31 |
2.5 |
40×40 |
1.5 |
50 |
|
*6.3 |
20 |
30 |
||||||
|
10 |
18 |
32 |
||||||
|
2 |
40GF-32 |
8 |
32 |
31 |
3.5 |
40×40 |
3 |
82 |
|
*6.3 |
32 |
30 |
||||||
|
10 |
30 |
32 |
||||||
|
3 |
50GF-20 |
7 |
22 |
40 |
3.5 |
50×50 |
2.2 |
84 |
|
*12.5 |
20 |
45 |
||||||
|
15 |
30 |
45 |
||||||
|
4 |
50GF-32 |
7 |
33 |
33 |
3.5 |
50×50 |
4 |
88 |
|
*12.5 |
32 |
45 |
||||||
|
15 |
30 |
45 |
||||||
|
5 |
50GF-50 |
7 |
51 |
28 |
3.5 |
50×50 |
7.5 |
135 |
|
*12.5 |
50 |
40 |
||||||
|
15 |
49 |
48 |
||||||
|
6 |
50GF-80 |
7 |
80 |
20 |
5 |
50×50 |
11 |
180 |
|
*12.5 |
80 |
30 |
||||||
|
15 |
77 |
38 |
||||||
|
7 |
65GF-20 |
15 |
22 |
47 |
3.5 |
65×65 |
3 |
83 |
|
*25 |
20 |
52 |
||||||
|
35 |
16 |
57 |
||||||
|
8 |
65GF-32 |
15 |
52 |
30 |
3.5 |
65×65 |
5.5 |
118 |
|
*25 |
32 |
47 |
||||||
|
35 |
30 |
57 |
||||||
|
9 |
65GF-50 |
15 |
52 |
30 |
3.5 |
65×65 |
11 |
178 |
|
*25 |
50 |
45 |
||||||
|
35 |
46 |
42 |
||||||
|
10 |
65GF-80 |
15 |
82 |
30 |
3.5 |
65×65 |
18.5 |
|
|
*25 |
80 |
42 |
||||||
|
35 |
72 |
44 |
||||||
|
11 |
80GF-20 |
35 |
22 |
42 |
4 |
80×80 |
5.5 |
126 |
|
*50 |
20 |
55 |
||||||
|
60 |
18 |
60 |
||||||
|
12 |
80GF-32 |
35 |
33 |
45 |
4 |
80×80 |
11 |
180 |
|
*50 |
32 |
50 |
||||||
|
60 |
27 |
39 |
||||||
|
13 |
80GF-50 |
35 |
52 |
43 |
4 |
80×80 |
18.5 |
220 |
|
*50 |
50 |
55 |
||||||
|
60 |
45 |
43 |
||||||
|
14 |
100GF-20 |
65 |
22 |
57 |
4.5 |
100×100 |
11 |
192 |
|
*100 |
20 |
60 |
||||||
|
120 |
17 |
63 |
||||||
|
15 |
100GF-32 |
65 |
35 |
57 |
5 |
100×100 |
18.5 |
240 |
|
*100 |
32 |
62 |
||||||
|
110 |
26 |
65 |
||||||
|
16 |
100GF-50 |
65 |
51 |
54 |
5 |
100×100 |
30 |
340 |
|
*100 |
50 |
60 |
||||||
|
120 |
43 |
48 |
||||||
| 注：1.盡量選用與本表相同或相近的參數，若不在此表范圍之內，本廠可通過技術改進實現。 | ||||||||
|
2.使用工況點流量過小時，出口應接回流管，具體可咨詢公司技術部門。 |
||||||||
