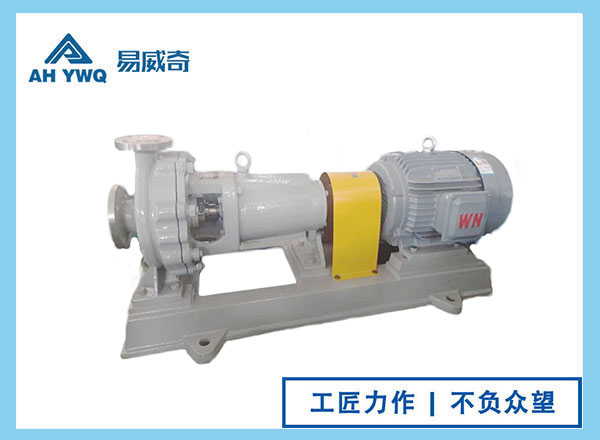

IH不銹鋼離心泵
產品用途
IH 不銹鋼離心泵為單級單吸懸臂式離心泵。其標記、額定性能點和尺寸等效采用國際標準ISO2858-1975(E)、是國家機械工業部確定取代F型耐腐蝕離心泵的更新換代產品。能滿足化工流程中輸送有腐蝕性粘度類似于水的液體，其輸送介質的溫度一般為-20至120度，必要時采用適當冷卻措施，輸送的介質溫度可更高達200度以上。IH 不銹鋼離心泵過流部件304或316L等材質，防腐蝕、可配單端面機封、雙端面機封。

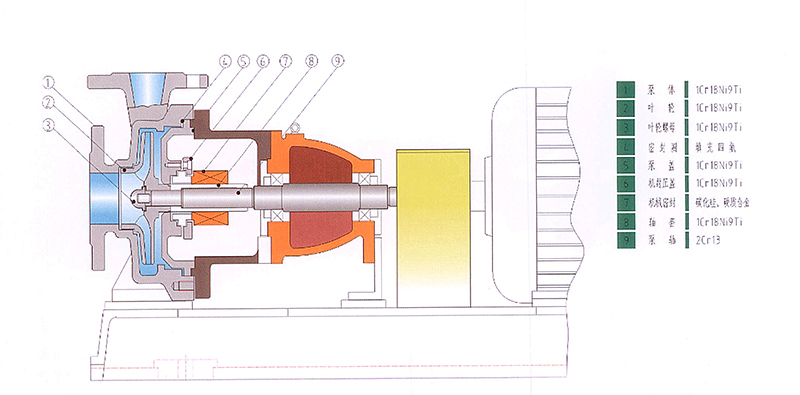

結構與材料
設計特點
本離心泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。
IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，
能互換；全系列泵的懸架也只有四種。
泵轉速分為2900和1450轉／分兩種。
性能如下： 2900轉／分 1450轉／分
最大流量： 240米3／分400米3／分
最高總揚程： 125米 55米
最高轉速： 3500轉／分(用于60調波電源時，葉輪直徑有所減少)
最高工作溫度：80℃
允許吸入管路壓力0.3MPa，泵的最高使用壓力1.6MPa。
型號及參數
|
序號 |
型號 |
流量 |
揚程 |
氣蝕余量 |
進口 |
出口 |
轉速 |
電機功率 |
|
m3/h |
m |
r/min |
KW |
|||||
|
1 |
IH50-32-125 |
12.5 |
20 |
2 |
50 |
32 |
2900 |
2.2 |
|
6.3 |
5 |
2 |
1450 |
0.55 |
||||
|
2 |
IH50-32-160 |
12.5 |
32 |
2 |
50 |
32 |
2900 |
3 |
|
6.3 |
8 |
2 |
1450 |
0.55 |
||||
|
3 |
IH50-32-200 |
12.5 |
50 |
2 |
50 |
32 |
2900 |
5.5 |
|
6.3 |
12.5 |
2 |
1450 |
0.75 |
||||
|
4 |
IH50-32-250 |
12.5 |
80 |
2 |
50 |
32 |
2900 |
11 |
|
6.3 |
20 |
2 |
1450 |
1.5 |
||||
|
5 |
IH65-50-125 |
25 |
20 |
2 |
65 |
50 |
2900 |
3 |
|
12.5 |
5 |
2 |
1450 |
0.55 |
||||
|
6 |
IH65-50-160 |
25 |
32 |
2 |
65 |
50 |
2900 |
5.5 |
|
12.5 |
8 |
2 |
1450 |
0.75 |
||||
|
7 |
IH65-40-200 |
25 |
50 |
2 |
65 |
40 |
2900 |
11 |
|
12.5 |
12.5 |
2 |
1450 |
1.1 |
||||
|
8 |
IH65-40-250 |
25 |
80 |
2 |
65 |
40 |
2900 |
15 |
|
12.5 |
20 |
2 |
1450 |
2.2 |
||||
|
9 |
IH65-40-315 |
25 |
125 |
2 |
65 |
40 |
2900 |
30 |
|
12.5 |
32 |
2 |
1450 |
4 |
||||
|
10 |
IH80-65-125 |
50 |
20 |
3 |
80 |
65 |
2900 |
5.5 |
|
25 |
5 |
2.5 |
1450 |
0.75 |
||||
|
11 |
IH80-65-160 |
50 |
32 |
2.3 |
80 |
65 |
2900 |
11 |
|
25 |
8 |
2.3 |
1450 |
1.5 |
||||
|
12 |
IH80-50-200 |
50 |
50 |
2.5 |
80 |
50 |
2900 |
15 |
|
25 |
12.5 |
2 |
1450 |
2.2 |
||||
|
13 |
IH80-50-250 |
50 |
80 |
2.5 |
80 |
50 |
2900 |
22 |
|
25 |
20 |
2 |
1450 |
3 |
||||
|
14 |
IH80-50-315 |
50 |
125 |
2.5 |
80 |
50 |
2900 |
37 |
|
25 |
32 |
2.5 |
1450 |
5.5 |
||||
|
15 |
IH100-80-125 |
100 |
20 |
4.2 |
100 |
80 |
2900 |
11 |
|
50 |
5 |
3.4 |
1450 |
1.5 |
||||
|
16 |
IH100-80-160 |
100 |
32 |
4.2 |
100 |
80 |
2900 |
15 |
|
50 |
8 |
3.4 |
1450 |
2.2 |
||||
|
17 |
IH100-65-200 |
100 |
50 |
3.9 |
100 |
65 |
2900 |
22 |
|
50 |
12.5 |
2.5 |
1450 |
5.5 |
||||
|
18 |
IH100-65-250 |
100 |
80 |
3.6 |
100 |
65 |
2900 |
37 |
|
50 |
20 |
2.5 |
1450 |
5.5 |
||||
|
19 |
IH100-65-315 |
100 |
125 |
3.2 |
100 |
65 |
2900 |
75 |
|
50 |
32 |
2 |
1450 |
11 |
||||
|
20 |
IH125-100-200 |
200 |
50 |
5 |
125 |
100 |
2900 |
45 |
|
100 |
12.5 |
2.9 |
1450 |
11 |
||||
|
21 |
IH125-100-250 |
200 |
80 |
4.5 |
125 |
100 |
2900 |
75 |
|
100 |
20 |
2.3 |
1450 |
15 |
||||
|
22 |
IH125-100-315 |
200 |
125 |
4.5 |
125 |
100 |
2900 |
110 |
|
100 |
32 |
2.5 |
1450 |
30 |
||||
|
23 |
IH125-100-400 |
100 |
50 |
2.5 |
125 |
100 |
1450 |
30 |
|
24 |
IH150-125-250 |
200 |
20 |
2.8 |
150 |
125 |
1450 |
18.5 |
|
25 |
IH150-125-315 |
200 |
32 |
2.8 |
150 |
125 |
1450 |
30 |
|
26 |
IH150-125-400 |
200 |
50 |
2.5 |
150 |
125 |
1450 |
45 |
|
27 |
IH200-150-250 |
400 |
20 |
2.8 |
200 |
150 |
1450 |
37 |
|
28 |
IH200-150-315 |
400 |
32 |
3.5 |
200 |
150 |
1450 |
55 |
|
29 |
IH200-150-400 |
400 |
50 |
3.5 |
200 |
150 |
1450 |
90 |
